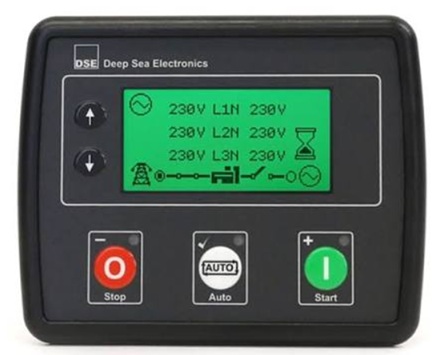

BẢNG ĐIỀU KHIỂN DEEPSEA DSE4520 MKII
Trong phân khúc máy phát điện vừa và nhỏ. Deepsea DSE4520 MKII (Mains/Utility Failure Control Module) do hãng Deepsea Electronics (Anh Quốc) sản xuất được xem là “bộ não” tiêu chuẩn nhờ tính ổn định vượt trội. Kkhả năng bảo vệ toàn diện và giao diện thân thiện với kỹ thuật viên.
Bài viết này sẽ cung cấp thông tin kỹ thuật bóc tách chi tiết từ tài liệu chính thống của hãng Deepsea. Đồng thời hướng dẫn anh em tối ưu cấu hình cho hệ thống máy phát điện.
1. Thông Số Kỹ Thuật Deepsea DSE4520 MKII
Dưới đây là bảng thông số kỹ thuật cốt lõi được trích xuất chính xác từ tài liệu kỹ thuật (Datasheet) của dòng Deepsea DSE4520 MKII:
| Hạng mục / Tính năng | Thông số kỹ thuật chi tiết |
Nguồn cấp DC (DC Supply) |
8V đến 35V liên tục. Bảo vệ mất nguồn khi khởi động (Cranking Dropouts): Thấp đến 0V trong 100ms (với điều kiện nguồn trước đó đạt tối thiểu 10V và phục hồi lên 5V). |
Dòng tiêu thụ (Current Consumption) |
Vận hành: 96 mA ở 12V, 56 mA ở 24V.
Chế độ chờ (Standby): 51 mA ở 12V, 34 mA ở 24V. |
Dải điện áp lưới/máy phát (Mains/Gen Voltage Range) |
15V đến 415V AC (L-N); 26V đến 719V AC (L-L). |
Dải tần số (Frequency Range) |
3.5 Hz đến 75 Hz. |
Biến dòng ngõ vào (CT Burden) |
0.5 VA (Biến dòng thứ cấp 5A). |
Cổng kết nối cảm biến từ (Magnetic Pick-Up) |
Dải điện áp: +/- 0.5V đến 70V.
Dải tần số: Lên đến 10,000 Hz. |
Các ngõ ra (Outputs) |
Ngõ ra A (Start): 10A ngắn hạn, 5A liên tục ở điện áp nguồn.
Ngõ ra B (Fuel): 10A ngắn hạn, 5A liên tục ở điện áp nguồn. Ngõ ra C & D (Linh hoạt): 2A DC ở điện áp nguồn. Ngõ ra E & F (Volt-free): 2A AC ở 250V AC. |
Kích thước vật lý (Dimensions) |
Kích thước tổng thể: 140 mm x 113 mm x 43 mm.
Kích thước khoét lỗ tủ: 118 mm x 92 mm. Độ dày panel tối đa: 8 mm. |
Chuẩn bảo vệ (IP Rating) |
IP65 (Mặt trước tủ khi lắp kèm gioăng cao su chống nước đi kèm). |
2. Các Tính Năng Kỹ Thuật Nổi Bật Trên DSE4520 MKII
Khác với phiên bản MKI tiền nhiệm, dòng MKII được Deepsea nâng cấp mạnh mẽ về cả phần cứng lẫn firmware nhằm xử lý các bài toán tải phức tạp:
-
Tích hợp chức năng tự động nguồn lưới (AMF): Tự động giám sát nguồn điện lưới (Utility). Khi phát hiện mất pha, sụt áp hoặc quá áp, bộ điều khiển sẽ tự động phát lệnh khởi động máy phát điện và điều khiển đóng cắt ATS.
-
Hỗ trợ động cơ điện tử (CANbus J1939): Cho phép kết nối trực tiếp với các dòng động cơ đời mới (Cummins, Perkins, Volvo, FPT…) để đọc mã lỗi ECU, áp suất dầu, nhiệt độ nước mà không cần lắp thêm cảm biến cơ.
-
Chế độ tiết kiệm điện năng (Power Save Mode): Giảm thiểu tối đa dòng tiêu thụ từ ắc quy khi máy phát không hoạt động trong thời gian dài.
-
Giám sát dòng điện và công suất: Đo đạc chính xác công suất thực ($kW$), công suất biểu kiến ($kVA$), công suất phản kháng ($kVAr$) và hệ số công suất ($\cos\phi$) hỗ trợ bảo vệ quá tải, ngược công suất.
3. Hoangha Power – Nhà Phân Phối Chính Hãng DEEPSEA Tại Việt Nam
Đối với các nhà máy OEM lắp ráp, các đội thợ kỹ thuật hay chủ đầu tư. Việc mua phải hàng giả, hàng nhái (nhất là các dòng Deepsea sao chép từ Trung Quốc) sẽ dẫn đến rủi ro cháy nổ tủ điện. Hỏng bo mạch động cơ hoặc sai lệch thông số bảo vệ.
Hoangha Power tự hào là đơn vị phân phối chính hãng các dòng bộ điều khiển DEEPSEA tại thị trường Việt Nam:
-
Cam kết nguồn gốc rõ ràng: Hàng hóa mới 100%, cung cấp đầy đủ chứng chỉ CO (Certificate of Origin – Chứng nhận xuất xứ) và CQ (Certificate of Quality – Chứng nhận chất lượng) từ nhà sản xuất.
-
Sẵn hàng số lượng lớn: Đáp ứng tiến độ gấp cho các nhà máy OEM lắp ráp tủ điện máy phát điện trên toàn quốc.
-
Chính sách bảo hành: Bảo hành chính hãng theo đúng tiêu chuẩn của Deepsea Electronics UK.
4. Dịch Vụ Cài Đặt – Cấu Hình Deepsea DSE4520 MKII Tại Công Trình
Không chỉ dừng lại ở việc bán thiết bị thương mại thuần túy. Hoangha Power sở hữu đội ngũ kỹ sư lành nghề. Am hiểu sâu sắc về hệ thống điện và thuật toán điều khiển của Deepsea.
Chúng tôi cung cấp dịch vụ kỹ thuật trọn gói:
-
Cài đặt & Cấu hình phần mềm: Sử dụng phần mềm chuyên dụng DSE Configuration Suite để nạp cấu hình. Thiết lập các ngưỡng bảo vệ áp suất dầu, nhiệt độ nước, cảnh báo dòng rò, cấu hình ngõ vào/ra (Digital Inputs/Outputs) phù hợp với từng loại động cơ.
-
Đấu nối & Chuyển đổi tủ điện: Thay thế các bộ điều khiển đời cũ hoặc hư hỏng sang DSE4520 MKII trực tiếp tại công trình.
-
Hỗ trợ kỹ thuật cho thợ và OEM: Tư vấn sơ đồ đấu dây, xử lý lỗi hệ thống qua Hotline/Zalo từ xa hoặc trực tiếp tại xưởng sản xuất của các đơn vị OEM.
Khuyến cáo từ kỹ sư:
Khi đấu nối DSE4520 MKII, hãy luôn đảm bảo biến dòng (CT) được đấu đúng chiều và chân Ground (0V DC) của bộ điều khiển phải được liên kết chung với mass của thành máy phát để tránh nhiễu tín hiệu cảm biến.
Liên hệ ngay với Hoangha Power để nhận báo giá tốt nhất cho bộ điều khiển Deepsea DSE 4520 MKII. Chính hãng (Full CO/CQ) và đặt lịch dịch vụ kỹ thuật tại công trình!
Để cấu hình chức năng tự động chuyển nguồn khi mất lưới (AMF – Automatic Mains Failure) và điều khiển ATS (Automatic Transfer Switch) trên bộ điều khiển Deepsea DSE 4520 MKII. Các kỹ sư và đội thợ cần nắm vững cả sơ đồ đấu nối phần cứng lẫn các bước thiết lập trên phần mềm DSE Configuration Suite.
Dưới đây là hướng dẫn kỹ thuật chi tiết được chuẩn hóa theo tài liệu chính thống từ nhà sản xuất.
1. Sơ Đồ Đấu Dây Chi Tiết Cho Chức Năng AMF / ATS
Bảng điều khiển DSE 4520 MKII giám sát trực tiếp nguồn lưới (Mains) và nguồn máy phát (Generator). Đồng thời xuất tín hiệu tiếp điểm khô (Volt-free) để điều khiển cuộn hút của Contactor hoặc Motorized ATS.
Sơ đồ phân bổ chân đấu nối (Pin Connections)
Khi đấu nối hệ thống ATS, anh em kỹ thuật lưu ý tập trung vào các nhóm chân cốt lõi sau:
+-------------------------------------------------------------+
| DEEPSEA DSE 4520 MKII |
+-------------------------------------------------------------+
| [1] [2] | [11] [12] [13] [14] | [15] [16] [17] [18]
+----+----+ +----+----+----+----+ +----+----+----+----+
| | | | | | | | | |
+24V 0V L1 L2 L3 N L1 L2 L3 N
(Ắc-quy) (NGUỒN MÁY PHÁT) (NGUỒN ĐIỆN LƯỚI)
| [39] [40] [41] [42]
+----+----+----+----+
| | | |
Ngõ ra E Ngõ ra F
(Đóng Lưới) (Đóng Máy Phát)
Chi tiết chức năng từng chân đấu nối:
-
Nguồn cấp DC (Ắc-quy):
-
Chân 1 (DC +): Cấp nguồn dương từ bình ắc-quy (12V hoặc 24V DC) qua cầu chì 2A.
-
Chân 2 (DC -): Cấp nguồn âm từ bình ắc-quy (Mass máy).
-
-
Cảm biến điện áp Máy phát (Generator Voltage Sensing):
-
Chân 11, 12, 13 (L1, L2, L3): Đấu nối trực tiếp vào 3 pha của nguồn máy phát (Qua cầu chì bảo vệ).
-
Chân 14 (Neutral): Đấu vào dây trung tính của máy phát.
-
-
Cảm biến điện áp Điện lưới (Mains Voltage Sensing):
-
Chân 15, 16, 17 (L1, L2, L3): Đấu nối trực tiếp vào 3 pha của nguồn điện lưới (Thượng nguồn của ATS, qua cầu chì bảo vệ).
-
Chân 18 (Neutral): Đấu vào dây trung tính của điện lưới.
-
-
Ngõ ra điều khiển ATS (Outputs điều khiển đóng cắt):
-
Chân 39 & 40 (Output E – Thường hở): Tiếp điểm khô dùng để kích đóng/mở thiết bị đóng cắt nguồn Lưới (Mains Load Switch).
-
Chân 41 & 42 (Output F – Thường hở): Tiếp điểm khô dùng để kích đóng/mở thiết bị đóng cắt nguồn Máy phát (Generator Load Switch).
-
2. Các Bước Cấu Hình Chức Năng AMF/ATS Trên Phần Mềm
Để kích hoạt và tối ưu hóa thời gian chuyển đổi ATS. Anh em kết nối máy tính với bộ điều khiển DSE 4520 MKII qua cổng USB-B và mở phần mềm DSE Configuration Suite.
3. Nguyên Lý Vận Hành Thực Tế Của Deepsea DSE4520 MKII
Sau khi đấu nối và nạp cấu hình thành công, bộ điều khiển khi đặt ở chế độ AUTO sẽ vận hành theo chu trình tự động khép kín:
[Điện lưới lỗi/Mất lưới]
│
▼ (Chờ hết thời gian Start Delay)
[Phát lệnh đề nổ Máy phát]
│
▼ (Máy nổ ổn định, đạt điện áp/tần số)
[Ngắt thiết bị đóng cắt nguồn Lưới (Output E)]
│
▼ (Chờ hết thời gian Transfer Delay)
[Đóng thiết bị đóng cắt nguồn Máy phát (Output F)] ──► Cấp điện cho Tải
Khi điện lưới phục hồi, DSE 4520 MKII giám sát thấy lưới ổn định liên tục trong khoảng thời gian Return Delay. Nó sẽ tự động nhả tiếp điểm Output F (ngắt máy phát). Chờ hết thời gian trễ an toàn rồi đóng tiếp điểm Output E (đóng lưới lại cho tải). Cuối cùng, máy phát chạy làm mát (Cooling Time) rồi tự động dừng, sẵn sàng cho chu kỳ tiếp theo.
⚠️ LƯU Ý KỸ THUẬT ĐẶC BIỆT CHỐNG XUNG ĐỘT NGUỒN:
Mặc dù Bảng điều khiển Deepsea có thời gian trễ an toàn (
Transfer Delay), Hoangha Power luôn khuyến cáo các đơn vị OEM và thợ kỹ thuật bắt buộc phải đấu nối Khóa chéo cơ khí (Mechanical Interlock) và Khóa chéo điện dịch (Electrical Interlock) giữa hai khởi động từ hoặc bộ ATS. Tuyệt đối không phụ thuộc hoàn toàn vào tín hiệu phần mềm của bộ điều khiển để tránh rủi ro xông hai nguồn điện vào nhau khi tiếp điểm động lực bị dính.
Nếu anh em gặp khó khăn trong quá trình đấu nối. Không kết nối được phần mềm với thiết bị hoặc cần hỗ trợ nạp file cấu hình tiêu chuẩn có sẵn. Hãy liên hệ ngay với kỹ sư của Hoangha Power để được xử lý trực tiếp tại công trình hoặc hỗ trợ kỹ thuật!
