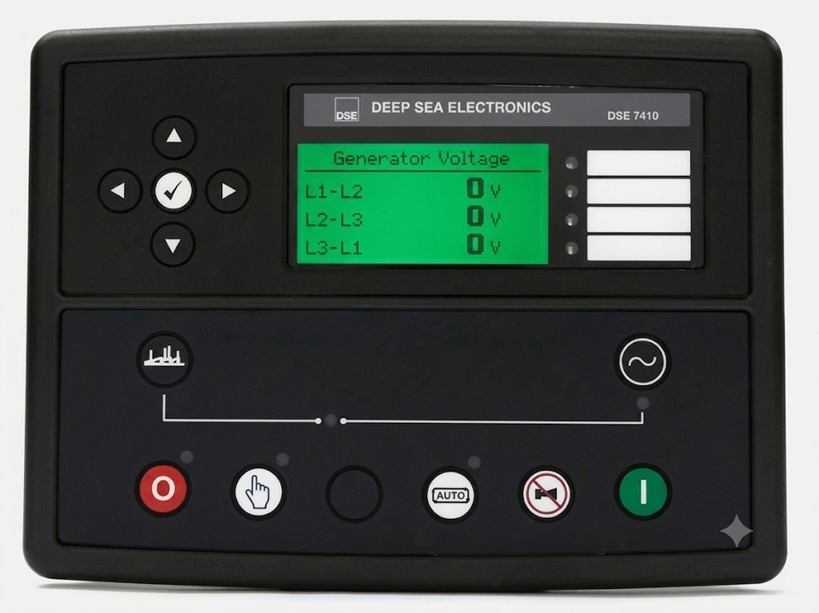

DEEPSEA DSE7410 MKII

Deepsea DSE7410 MKII là bộ điều khiển tự khởi động (Auto Start) phân khúc cao cấp của hãng Deepsea Electronics Anh Quốc. Thiết bị sở hữu phần cứng mạnh mẽ.

Bài viết này cung cấp thông số kỹ thuật chính xác từ hãng sản xuất. Đồng thời, chúng tôi hướng dẫn đấu nối chi tiết cho kỹ thuật viên.

1. Bảng Thông Số Kỹ Thuật Chi Tiết Từ Hãng Deepsea UK

Dưới đây là thông số cốt lõi được trích xuất từ tài liệu kỹ thuật chính thức của dòng DSE7410 MKII:

Hạng mục / Tính năng	Thông số kỹ thuật chi tiết từ nhà sản xuất
Nguồn cấp DC (DC Supply)	Vận hành liên tục từ 8V đến 35V DC. Hỗ trợ sụt áp khi khởi động xuống 0V trong 100ms.
Dòng tiêu thụ tối đa	Vận hành đạt 510 mA ở 12V. Vận hành đạt 240 mA ở 24V.
Dòng ở chế độ chờ (Standby)	Tiêu thụ tối đa 330 mA ở 12V. Tiêu thụ tối đa 160 mA ở 24V.
Điện áp cảm biến máy phát	Điện áp pha từ 15V đến 415V AC (L-N). Điện áp dây đạt 25V đến 719V AC (L-L).
Dải tần số cảm biến	Đo đạc chính xác tần số từ 3.5 Hz đến 75 Hz.
Các ngõ ra (Outputs)	Ngõ ra Fuel & Start (A & B): Đạt 15A liên tục ở điện áp nguồn DC. Ngõ ra phụ C & D: Tiếp điểm khô dạng Volt-Free (8A ở 250V AC).
Kích thước vật lý	Kích thước tổng thể: 250 mm x 189 mm x 50.5 mm. Kích thước khoét lỗ tủ điện: 220 mm x 160 mm.
Tiêu chuẩn bảo vệ	Đạt chuẩn IP65 ở mặt trước tủ điện khi lắp kèm gioăng cao su chống nước.

2. Các Tính Năng Công Nghệ Vượt Trội Trên DSE7410 MKII

Dòng DSE7410 MKII sở hữu những nâng cấp công nghệ hàng đầu, tối ưu cho các dự án lớn:

Bộ vi xử lý kép (Dual Core): Tăng tốc độ xử lý thuật toán bảo vệ và phản hồi tín hiệu điều khiển tức thời.
Tích hợp cổng Ethernet & SNMP: Cho phép kết nối mạng LAN trực tiếp, hỗ trợ quản lý qua giao thức SNMP mà không cần gateway chuyển đổi.
Hệ thống Dual Mutual Standby: Hỗ trợ tính năng chạy luân phiên dự phòng trực tiếp giữa hai máy phát điện qua cổng RS232 hoặc RS485.
Đa dạng ngõ vào cấu hình cảm biến: Hỗ trợ đầy đủ các cảm biến dòng 0-10V, 4-20mA và các cảm biến điện trở lên đến $3\text{ }k\Omega$ .

3. Sơ Đồ Đấu Dây Hệ Thống Điều Khiển Cho DSE7410 MKII

Anh em kỹ thuật cần thực hiện đấu nối chính xác theo sơ đồ phân bổ chân tiêu chuẩn sau:

  +-------------------------------------------------------------+
  |                     DEEPSEA DSE7410 MKII                    |
  +-------------------------------------------------------------+
    | [1]  [2]   |   [43] [44] [45] [46] |   [3]   [4]   [5]   [6]
    +----+----+  +----+----+----+----+   +----+----+----+----+
         |    |       |    |    |    |        |    |    |    |
       +24V  0V      L1   L2   L3    N      Aux  Aux  Aux  Aux
       (Ắc-quy)      (NGUỒN MÁY PHÁT)       Out  Out  Out  Out
                                             (E)  (F)  (G)  (H)

Hướng dẫn đấu nối phần cứng ngắn gọn:

Nguồn nuôi: Chân số 1 (+DC) và Chân số 2 (-DC) nối về bình ắc-quy đầu nổ.
Đọc áp máy phát: Dây 3 pha máy phát đầu vào chân 43, 44, 45. Trung tính vào chân 46.
Đề nổ & Nhiên liệu: Đầu ra Output A (Fuel) và Output B (Start) tự động điều khiển van dầu và rơ-le đề.
Các ngõ ra phụ linh hoạt: Cài đặt các ngõ ra bán dẫn từ chân 3 đến chân 6 để xuất tín hiệu cảnh báo ra còi, đèn.

Sơ Đồ đấu nối Deepsea DSE7410 MKII — Sơ đồ kết nối Deepsea DSE7410 MKII

4. Các Bước Cấu Hình Chức Năng Tự Khởi Động Trên Phần Mềm DSE

Sử dụng phần mềm DSE Configuration Suite, anh em tiến hành cài đặt thuật toán điều khiển:

Bước 1: Định cấu hình các ngõ vào kỹ thuật số

Vào mục Inputs > Digital Inputs. Khai báo ngõ vào nhận tín hiệu khởi động từ xa (Remote Start on Load hoặc Remote Start off Load).

Bước 2: Thiết lập các ngưỡng bảo vệ động cơ

Vào mục Engine > Engine Protections. Thiết lập ngưỡng áp suất dầu bôi trơn thấp và nhiệt độ nước làm mát cao để bảo vệ máy.

Bước 3: Cấu hình hệ thống cảm biến AC

Vào mục Generator > Generator Voltage. Cài đặt dải điện áp định mức và tần số định mức để máy phát ngắt bảo vệ khi quá tải.

Bước 4: Tối ưu hóa các bộ thời gian trễ

Vào mục Timers > Engine Timers. Đặt thời gian sấy nóng động cơ trước khi khởi động và thời gian chạy làm mát mát máy không tải.

5. Mua DSE7410 MKII Chính Hãng Và Dịch Vụ Kỹ Thuật Tại Hoangha Power

Thị trường hiện nay xuất hiện rất nhiều bộ điều khiển Deepsea hàng nhái nguy hiểm. Hoangha Power là đơn vị phân phối uy tín hàng đầu tại Việt Nam.

Hàng chính hãng 100%: Chúng tôi cung cấp đầy đủ chứng chỉ CO và CQ nhập khẩu chính thức từ hãng.
Giải pháp cho OEM và Thợ: Hoangha Power bán số lượng lớn bộ điều khiển với mức chiết khấu tốt nhất thị trường.
Dịch vụ kỹ thuật chuyên nghiệp: Kỹ sư nhận đấu nối, cấu hình phần mềm trực tiếp tại công trình hoặc xưởng lắp ráp.

🛠 Khuyên dùng: Khi vận hành chế độ song song chạy luân phiên (Mutual Standby), hãy kiểm tra kỹ kết nối nối tiếp RS485 giữa hai bộ điều khiển.
