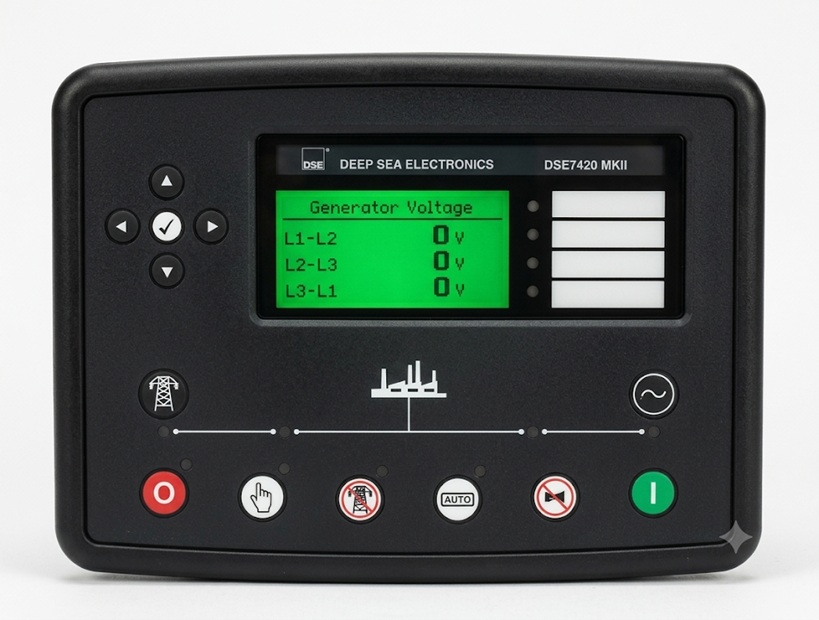

DEEPSEA DSE7420 MKII

Deepsea DSE7420 MKII là bộ điều khiển nguồn lưới tự động (AMF) phân khúc cao cấp của hãng Deepsea Electronics Anh Quốc. Thiết bị sở hữu khả năng giám sát nguồn lưới toàn diện.

Bài viết này cung cấp thông số kỹ thuật chính xác từ hãng sản xuất. Đồng thời, chúng tôi hướng dẫn cấu hình chi tiết cho kỹ thuật viên.

1. Bảng Thông Số Kỹ Thuật Chi Tiết Từ Hãng Deepsea UK

Dưới đây là thông số cốt lõi được trích xuất từ tài liệu kỹ thuật chính thức của dòng DSE7420 MKII:

Hạng mục / Tính năng	Thông số kỹ thuật chi tiết từ nhà sản xuất
Nguồn cấp DC (DC Supply)	Vận hành liên tục từ 8V đến 35V DC. Hỗ trợ sụt áp khi khởi động xuống 0V trong 100ms.
Dòng tiêu thụ tối đa	Vận hành đạt 510 mA ở 12V. Vận hành đạt 240 mA ở 24V.
Dòng ở chế độ chờ (Standby)	Tiêu thụ tối đa 330 mA ở 12V. Tiêu thụ tối đa 160 mA ở 24V.
Điện áp cảm biến lưới/máy phát	Điện áp pha từ 15V đến 415V AC (L-N). Điện áp dây đạt 25V đến 719V AC (L-L).
Dải tần số cảm biến	Đo đạc chính xác tần số từ 3.5 Hz đến 75 Hz.
Các ngõ ra (Outputs)	Ngõ ra Fuel & Start (A & B): Đạt 15A liên tục ở điện áp nguồn DC. Ngõ ra phụ C & D: Tiếp điểm khô dạng Volt-Free (8A ở 250V AC).
Kích thước vật lý	Kích thước tổng thể: 250 mm x 189 mm x 50.5 mm. Kích thước khoét lỗ tủ điện: 220 mm x 160 mm.
Tiêu chuẩn bảo vệ	Đạt chuẩn IP65 ở mặt trước tủ điện khi lắp kèm gioăng cao su chống nước.

2. Các Tính Năng Công Nghệ Vượt Trội Trên DSE7420 MKII

Dòng DSE7420 MKII sở hữu những nâng cấp công nghệ hàng đầu, chuyên dụng cho hệ thống ATS và AMF quy mô lớn:

Tích hợp cổng Ethernet & SNMP: Hỗ trợ kết nối mạng LAN trực tiếp, cho phép giám sát thông số máy phát từ xa qua trình duyệt Web.
Hệ thống Dual Mutual Standby: Tích hợp thuật toán chạy luân phiên dự phòng trực tiếp giữa hai máy phát điện khi mất điện lưới dài ngày.
Đo lường công suất nâng cao: Giám sát chi tiết công suất thực $kW$ , công suất phản kháng $kVAr$ , hệ số công suất $PF$ của cả lưới và máy phát.
Hệ thống cảnh báo thông minh: Tự động gửi email thông báo sự cố (bằng văn bản) khi bộ điều khiển được kết nối Internet.

3. Sơ Đồ Đấu Dây Hệ Thống AMF / ATS Cho DSE7420 MKII

Anh em kỹ thuật cần thực hiện đấu nối chính xác theo sơ đồ phân bổ chân tiêu chuẩn sau:

  +-------------------------------------------------------------+
  |                     DEEPSEA DSE7420 MKII                    |
  +-------------------------------------------------------------+
    | [1]  [2]   |   [43] [44] [45] [46] |   [47] [48] [49] [50]
    +----+----+  +----+----+----+----+   +----+----+----+----+
         |    |       |    |    |    |        |    |    |    |
       +24V  0V      L1   L2   L3    N       L1   L2   L3    N
       (Ắc-quy)      (NGUỒN MÁY PHÁT)         (NGUỒN ĐIỆN LƯỚI)

    | [3]   [4]
    +----+----+
         |    |
      Ngõ ra C  Ngõ ra D
     (Đóng Lưới) (Đóng Máy Phát)

Hướng dẫn đấu nối phần cứng ngắn gọn:

Nguồn nuôi: Chân số 1 (+DC) và Chân số 2 (-DC) nối về bình ắc-quy đầu nổ.
Đọc áp lưới: Dây 3 pha lưới đấu vào chân 47, 48, 49. Dây trung tính lưới vào chân 50.
Đọc áp máy phát: Dây 3 pha máy phát đầu vào chân 43, 44, 45. Trung tính vào chân 46.
Tín hiệu ATS: Chân 3 (Output C – Volt-free) điều khiển đóng lưới. Chân 4 (Output D – Volt-free) điều khiển đóng máy phát.

Sơ đồ đấu nối Deepsea DSE7420 MKII — Đấu nối Deepsea DSE7420 MKII

4. Các Bước Cấu Hình Chức Năng ATS Trên Phần Mềm DSE

Sử dụng phần mềm DSE Configuration Suite, anh em tiến hành cài đặt thuật toán tự động chuyển nguồn:

Bước 1: Định cấu hình ngõ ra điều khiển

Vào mục Outputs, cài đặt hai cổng relay. Cấu hình Output C thành Mains Load Control và Output D thành Generator Load Control.

Bước 2: Kích hoạt cảm biến điện lưới

Vào mục Mains > Mains Options. Kích hoạt ô Mains Failure Detection Enabled để bộ điều khiển giám sát lưới điện liên tục.

Bước 3: Thiết lập ngưỡng bảo vệ áp lưới

Cài đặt thông số giới hạn an toàn. Đặt thấp áp lưới Under Voltage là 184V và quá áp Over Voltage là 253V.

Bước 4: Cài đặt bộ thời gian trễ an toàn

Vào mục Timers. Cài đặt thời gian trễ khởi động Start Delay là 5s và thời gian trễ chuyển đổi tải là 1.5s.

5. Mua DSE7420 MKII Chính Hãng Và Dịch Vụ Kỹ Thuật Tại Hoangha Power

Thị trường hiện nay xuất hiện rất nhiều bộ điều khiển Deepsea hàng nhái nguy hiểm. Hoangha Power là đơn vị phân phối uy tín hàng đầu tại Việt Nam.

Hàng chính hãng 100%: Chúng tôi cung cấp đầy đủ chứng chỉ CO và CQ nhập khẩu chính thức từ hãng.
Giải pháp cho OEM và Thợ: Hoangha Power bán số lượng lớn bộ điều khiển với mức chiết khấu tốt nhất thị trường.
Dịch vụ kỹ thuật chuyên nghiệp: Kỹ sư nhận đấu nối, cấu hình phần mềm trực tiếp tại công trình hoặc xưởng lắp ráp.

🛠 Khuyên dùng: Khi kết nối giám sát qua mạng nội bộ, hãy đặt địa chỉ IP tĩnh cho cổng Ethernet trên DSE7420 MKII để đảm bảo kết nối luôn ổn định.

Liên hệ ngay với Hoangha Power để nhận báo giá ưu đãi tốt nhất cho bộ điều khiển Deepsea DSE7420 MKII chính hãng!
