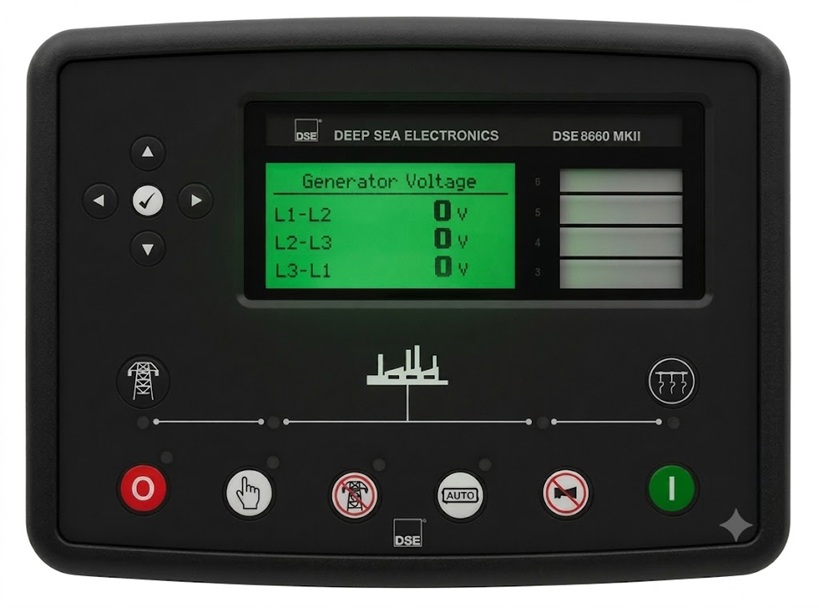

DEEPSEA DSE8660 MKII

Deepsea DSE8660 MKII là bộ điều khiển chuyển nguồn tự động (Rear-Bus Tie / Mains Control) kết hợp hòa đồng bộ cao cấp của hãng Deepsea Electronics. Thiết bị đóng vai trò quản lý trung tâm cho hệ thống đa máy phát và đa điện lưới.

Bài viết này cung cấp thông số kỹ thuật chính xác từ nhà sản xuất. Đồng thời, chúng tôi phân tích các tính năng vận hành chuyên sâu của thiết bị.

1. Bảng Thông Số Kỹ Thuật Chi Tiết Từ Hãng Deepsea UK

Dưới đây là thông số kỹ thuật phần cứng cốt lõi của dòng DSE8660 MKII:

Hạng mục / Tính năng	Thông số kỹ thuật chi tiết từ nhà sản xuất
Nguồn cấp DC (DC Supply)	Vận hành liên tục từ 8V đến 35V DC. Hỗ trợ sụt áp khi khởi động xuống 0V trong 100ms.
Dòng tiêu thụ tối đa	Vận hành đạt 510 mA ở 12V. Vận hành đạt 240 mA ở 24V.
Dòng ở chế độ chờ (Standby)	Tiêu thụ tối đa 330 mA ở 12V. Tiêu thụ tối đa 160 mA ở 24V.
Điện áp cảm biến Thanh cái & Lưới	Điện áp pha từ 15V đến 415V AC (L-N). Điện áp dây đạt 25V đến 719V AC (L-L).
Dải tần số cảm biến	Đo đạc chính xác tần số từ 3.5 Hz đến 75 Hz.
Vai trò trong hệ thống	Tự động quản lý và điều phối đóng cắt giữa nguồn điện lưới (Mains) và hệ thống máy phát (Bus).
Cổng giao tiếp tích hợp	Tích hợp sẵn cổng CAN (giao tiếp ECU), cổng MSC (đường truyền liên kết), cổng RS232, RS485, Ethernet và USB.
Kích thước vật lý	Kích thước tổng thể: 250 mm x 189 mm x 51 mm. Kích thước khoét lỗ tủ điện: 220 mm x 160 mm.
Tiêu chuẩn bảo vệ	Đạt chuẩn IP65 ở mặt trước tủ điện khi lắp kèm gioăng cao su chống nước.

2. Các Tính Năng Quản Lý Thanh Cái Chuyên Sâu Của DSE8660 MKII

Là “bộ não” điều phối hệ thống nguồn dự phòng phức tạp, DSE8660 MKII sở hữu những tính năng nổi bật:

Điều khiển hệ thống đa nguồn: Tương tác trực tiếp với các bộ DSE8610 MKII qua cổng MSC để điều phối nhiều máy phát điện cùng lúc.
Chế độ Peak Lopping / Peak Shaving: Ra lệnh cho hệ thống máy phát hòa lưới bù công suất khi phụ tải vượt quá định mức lưới điện.
Chuyển tải không mất điện (No-Break Transfer): Thực hiện hòa đồng bộ điện lưới với thanh cái máy phát trước khi chuyển nguồn, tránh sụt điện.
Quản lý máy cắt trung tâm: Xuất lệnh điều khiển an toàn cho các máy cắt ACB lưới và máy cắt tổng của hệ thống máy phát.
Giám sát công suất toàn diện: Đo đạc chi tiết công suất thực $kW$ , công suất phản kháng $kVAr$ và hệ số công suất $PF$ trên toàn thanh cái.

3. Sơ Đồ Đấu Nối Cảm Biến Điện Áp Cho DEEPSEA DSE8660 MKII

Để bộ điều khiển thực hiện giám sát và đóng cắt chính xác, kỹ thuật viên cần đấu nối cảm biến điện áp cho cả Điện lưới và Thanh cái (Bus):

  +-------------------------------------------------------------+
  |                     DEEPSEA DSE8660 MKII                    |
  +-------------------------------------------------------------+
    | [1]  [2]   |   [43] [44] [45] [46] |   [47] [48] [49] [50]
    +----+----+  +----+----+----+----+   +----+----+----+----+
         |    |       |    |    |    |        |    |    |    |
       +24V  0V      L1   L2   L3    N       L1   L2   L3    N
       (Ắc-quy)      (THANH CÁI BUS)          (NGUỒN ĐIỆN LƯỚI)

Hướng dẫn đấu nối phần cứng ngắn gọn:

Nguồn nuôi: Chân 1 (+DC) và Chân 2 (-DC) nối trực tiếp về bình ắc-quy.
Cảm biến thanh cái (Bus): Dây 3 pha thanh cái máy phát đấu vào chân 43, 44, 45, trung tính nối chân 46.
Cảm biến điện lưới: Dây 3 pha lưới đấu vào chân 47, 48, 49, trung tính nối chân 50.
Đường truyền MSC: Kết nối cổng MSC đến tất cả các bộ DSE8610 MKII để truyền nhận lệnh hòa đồng bộ.

4. Quy Trình Chuyển Nguồn Tự Động Chi Tiết Trên DSE8660 MKII

Dưới đây là các bước vận hành logic mà bộ điều khiển thực hiện khi xảy ra sự cố điện lưới:

Bước 1: Phát hiện sự cố điện lưới:

Bộ DSE8660 MKII liên tục đo đạc điện áp lưới. Nếu mất điện hoặc sụt áp, thiết bị sẽ phát lệnh gọi nhóm máy phát qua cáp MSC.

Bước 2: Nhận phản hồi từ các bộ DSE8610 MKII:

Các bộ DSE8610 MKII tự động đề nổ máy phát, hòa đồng bộ với nhau và báo tín hiệu “Bus Ready” về cho DSE8660 MKII.

Bước 3: Chuyển nguồn sang hệ thống máy phát:

Bộ DSE8660 MKII mở máy cắt lưới và xuất lệnh đóng máy cắt tổng máy phát để cấp điện cho phụ tải.

Bước 4: Hòa lưới trả tải khi điện lưới khôi phục:

Khi điện lưới ổn định, bộ điều khiển thực hiện hòa đồng bộ thanh cái máy phát với lưới rồi chuyển tải mượt mà không gây mất điện.

5. Mua DSE8660 MKII Chính Hãng Và Dịch Vụ Kỹ Thuật Tại Hoangha Power

Hệ thống hòa đồng bộ đa nguồn đòi hỏi độ tin cậy và chính xác tuyệt đối. Hoangha Power là đơn vị uy tín hàng đầu phân phối dòng sản phẩm này:

Hàng chính hãng 100%: Cung cấp đầy đủ chứng chỉ CO và CQ nhập khẩu trực tiếp từ Deepsea Electronics UK.
Giải pháp kỹ thuật toàn diện: Đội ngũ kỹ sư hỗ trợ lập trình phần mềm, đấu nối và hòa lưới thực tế tại công trình.
Bảo hành uy tín: Chính sách bảo hành chính hãng cùng dịch vụ hỗ trợ kỹ thuật 24/7.

Liên hệ ngay với Hoangha Power để nhận báo giá ưu đãi và giải pháp kỹ thuật quản lý thanh cái tối ưu nhất cho công trình của bạn!
