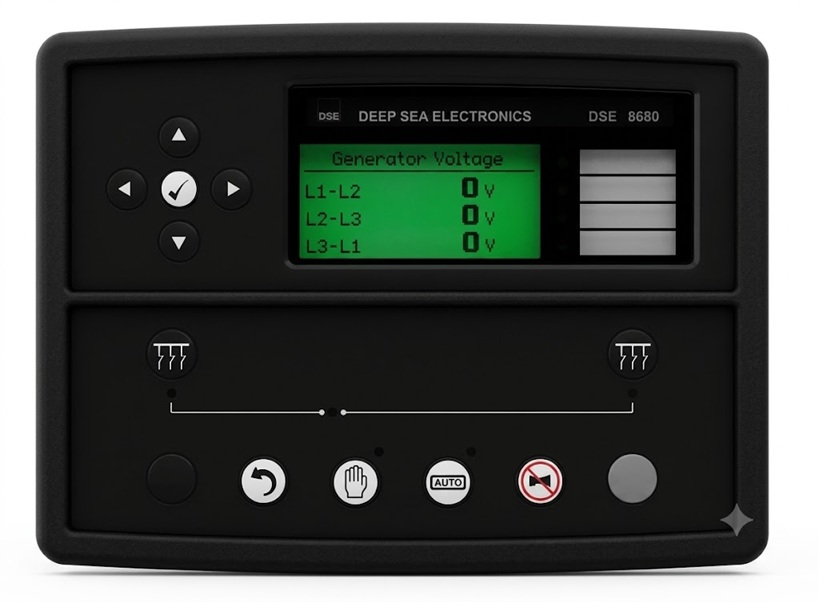

DEEPSEA DSE8680

Deepsea DSE8680 là bộ điều khiển máy cắt liên lạc phân đoạn (Bus Tie Control Module) cao cấp của hãng Deepsea Electronics Anh Quốc. Thiết bị chuyên dùng để quản lý đóng cắt và hòa đồng bộ giữa hai phân đoạn thanh cái (Bus).

Bài viết này cung cấp thông số kỹ thuật chính xác từ nhà sản xuất. Đồng thời, chúng tôi phân tích các tính năng vận hành chuyên sâu của thiết bị.

1. Bảng Thông Số Kỹ Thuật Chi Tiết Từ Hãng Deepsea UK

Dưới đây là thông số kỹ thuật phần cứng cốt lõi của dòng DSE8680:

Hạng mục / Tính năng	Thông số kỹ thuật chi tiết từ nhà sản xuất
Nguồn cấp DC (DC Supply)	Vận hành liên tục từ 8V đến 35V DC. Hỗ trợ sụt áp khi khởi động xuống 0V trong 100ms.
Dòng tiêu thụ tối đa	Vận hành đạt 460 mA ở 12V. Vận hành đạt 245 mA ở 24V.
Dòng ở chế độ chờ (Standby)	Tiêu thụ tối đa 375 mA ở 12V. Tiêu thụ tối đa 200 mA ở 24V.
Điện áp cảm biến hai thanh cái	Điện áp pha từ 15V đến 333V AC (L-N). Điện áp dây đạt 26V đến 576V AC (L-L).
Dải tần số cảm biến	Đo đạc chính xác tần số từ 3.5 Hz đến 75 Hz.
Vai trò trong hệ thống	Tự động kiểm tra đồng pha và điều khiển máy cắt liên lạc (Bus Tie Breaker) giữa 2 thanh cái.
Cổng giao tiếp tích hợp	Tích hợp sẵn cổng CAN (giao tiếp ECU), cổng MSC (đường truyền liên kết), cổng RS232, RS485, Ethernet và USB.
Kích thước vật lý	Kích thước tổng thể: 240 mm x 181 mm x 42 mm. Kích thước khoét lỗ tủ điện: 220 mm x 160 mm.
Tiêu chuẩn bảo vệ	Đạt chuẩn IP65 ở mặt trước tủ điện khi lắp kèm gioăng cao su chống nước.

2. Các Tính Năng Quản Lý Phân Đoạn Thanh Cái Của DSE8680

Là thiết bị kiểm soát liên lạc giữa các phân đoạn nguồn điện phức tạp, DSE8680 sở hữu những tính năng nổi bật:

Kiểm tra đồng pha tự động (Synch-Check): Giám sát liên tục điện áp, tần số và góc pha của hai phân đoạn thanh cái trước khi cho phép đóng máy cắt.
Chia tải đa phân đoạn (Multi-Bus Load Sharing): Kết nối đường truyền MSC giữa hai hệ thống thanh cái giúp các máy phát chia tải tối ưu qua máy cắt liên lạc.
Tự động cô lập sự cố (Bus Isolation): Tự động mở máy cắt liên lạc ngay lập tức khi phát hiện sự cố sụt áp hoặc quá tải ở một phân đoạn thanh cái.
Chuyển nguồn mượt mà (No-Break Transfer): Hỗ trợ đóng liên lạc hai thanh cái đang có điện mà không làm nháy điện hoặc ảnh hưởng đến phụ tải.
Giám sát công suất hai chiều: Đo đạc chính xác dòng điện, công suất $kW$ và $kVAr$ truyền qua lại giữa hai phân đoạn thanh cái.

3. Sơ Đồ Đấu Nối Cảm Biến Điện Áp Cho DSE8680

Để bộ điều khiển thực hiện kiểm tra đồng pha giữa hai thanh cái (Bus A và Bus B), kỹ thuật viên cần đấu nối chính xác như sau:

  +-------------------------------------------------------------+
  |                        DEEPSEA DSE8680                      |
  +-------------------------------------------------------------+
    | [1]  [2]   |   [43] [44] [45] [46] |   [47] [48] [49] [50]
    +----+----+  +----+----+----+----+   +----+----+----+----+
         |    |       |    |    |    |        |    |    |    |
       +24V  0V      L1   L2   L3    N       L1   L2   L3    N
       (Ắc-quy)        (THANH CÁI A)           (THANH CÁI B)

Hướng dẫn đấu nối phần cứng ngắn gọn:

Nguồn nuôi: Chân 1 (+DC) và Chân 2 (-DC) nối trực tiếp về nguồn bình ắc-quy an toàn.
Cảm biến Thanh cái A (Bus A): Dây 3 pha của thanh cái A đấu vào chân 43, 44, 45, trung tính nối chân 46.
Cảm biến Thanh cái B (Bus B): Dây 3 pha của thanh cái B đấu vào chân 47, 48, 49, trung tính nối chân 50.
Đường truyền MSC: Kết nối hai cổng MSC riêng biệt đến hai nhóm bộ điều khiển máy phát ở Bus A và Bus B.

Sơ đồ kết nối DSE8680 — Connection Diagram DSE8680

4. Quy Trình Khóa Chéo Và Đóng Liên Lạc Thanh Cái Trên DEEPSEA DSE8680

Dưới đây là các bước vận hành logic mà bộ điều khiển DSE8680 thực hiện khi kiểm tra đóng máy cắt liên lạc:

Bước 1: Đo đạc thông số hai thanh cái:

Bộ DSE8680 liên tục đo điện áp, tần số và góc pha từ cả hai phân đoạn Thanh cái A và Thanh cái B.

Bước 2: Phát lệnh bám đuổi tần số/điện áp:

Nếu nhận lệnh đóng liên lạc, thiết bị phát tín hiệu qua cáp MSC yêu cầu các máy phát điều chỉnh tần số và góc pha khớp nhau.

Bước 3: Kiểm tra điều kiện Synch-Check:

Khi độ lệch điện áp, tần số và góc pha nằm trong dải an toàn cho phép, bộ điều khiển xác nhận đủ điều kiện đóng.

Bước 4: Xuất lệnh đóng máy cắt Bus Tie:

Bộ DSE8680 xuất lệnh đóng máy cắt phân đoạn và kích hoạt tính năng chia tải liên thông giữa hai nhóm máy phát.

5. Mua DEEPSEA DSE8680 Chính Hãng Và Dịch Vụ Kỹ Thuật Tại Hoangha Power

Hệ thống điều khiển liên kết thanh cái đòi hỏi độ tin cậy tuyệt đối. Hoangha Power là đơn vị uy tín hàng đầu phân phối dòng sản phẩm này:

Hàng chính hãng 100%: Cung cấp đầy đủ chứng chỉ CO và CQ nhập khẩu trực tiếp từ Deepsea Electronics UK.
Giải pháp kỹ thuật toàn diện: Đội ngũ kỹ sư hỗ trợ lập trình phần mềm, đấu nối và hòa lưới thực tế tại công trình.
Bảo hành uy tín: Chính sách bảo hành chính hãng cùng dịch vụ hỗ trợ kỹ thuật 24/7.

Liên hệ ngay với Hoangha Power để nhận báo giá ưu đãi và giải pháp kỹ thuật quản lý phân đoạn thanh cái tối ưu nhất cho công trình của bạn!
